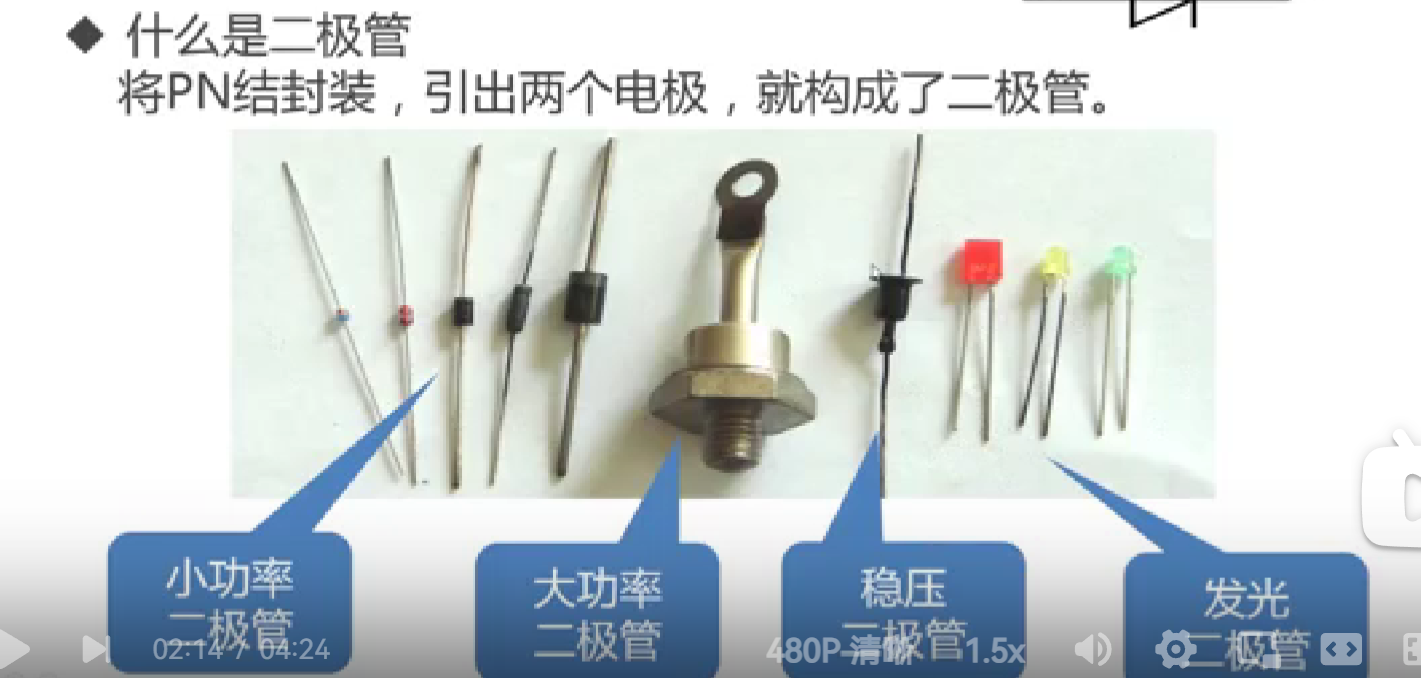

1. 二极管的组成

将PN结封装,引出两个电极,就构成了二极管。

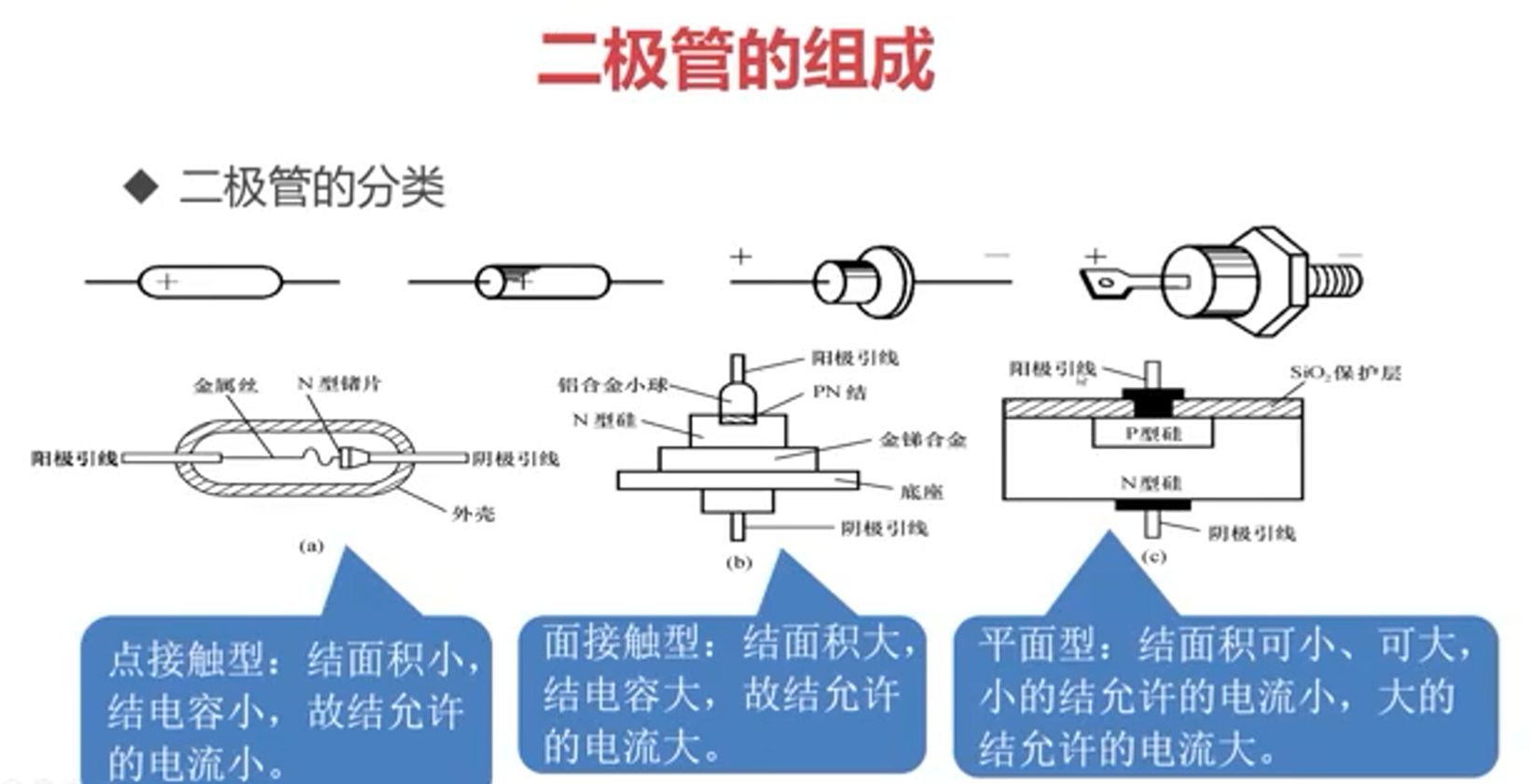

2. 二极管的分类

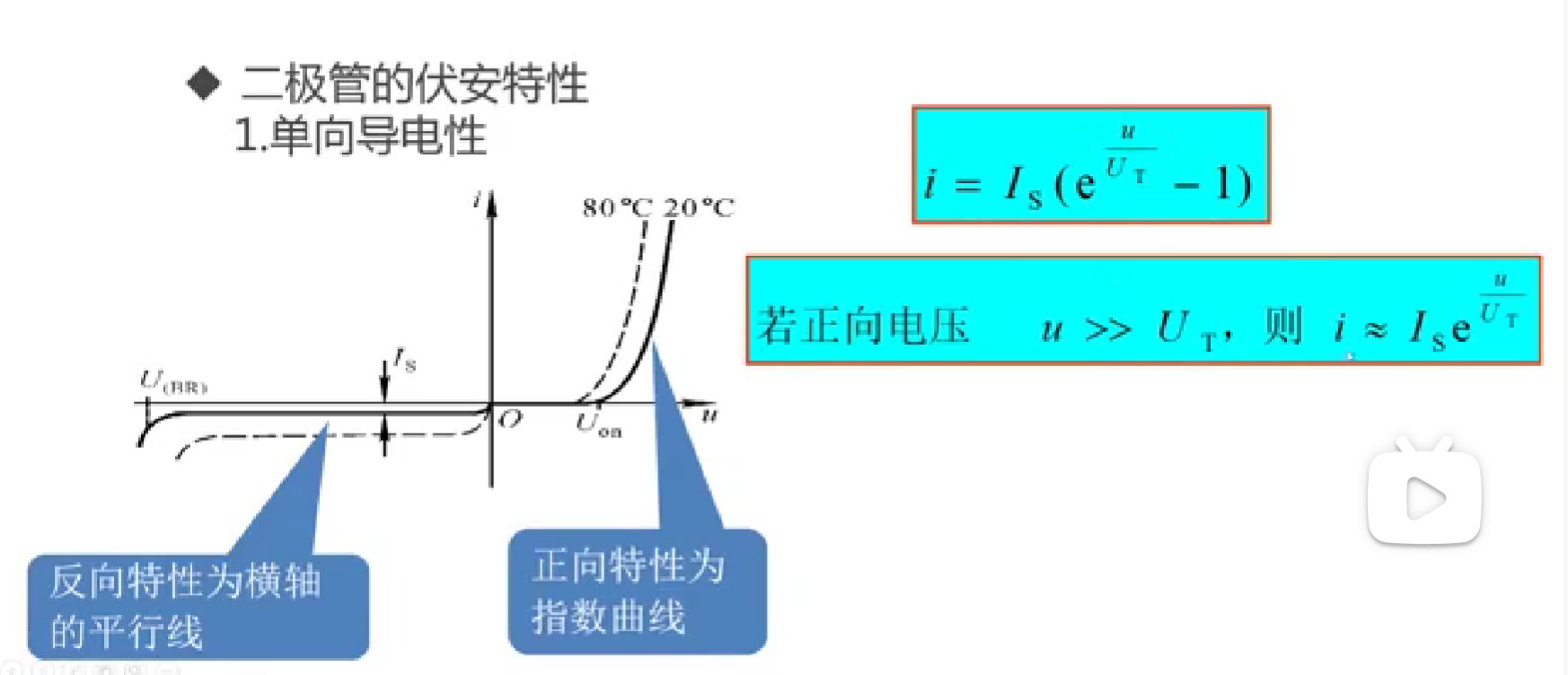

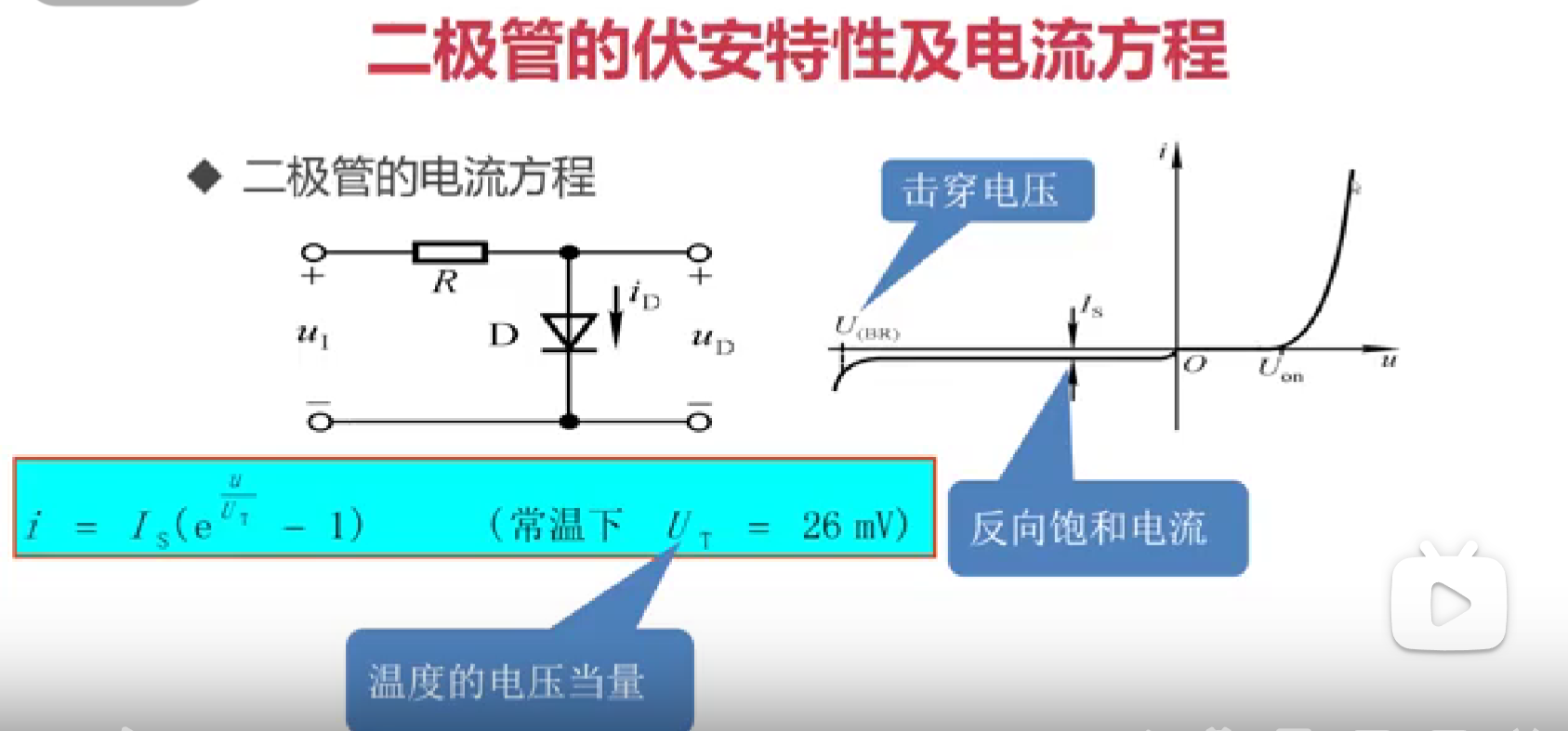

3. 二极管的伏安特性及电流方程

•

• 单向导电性


• 伏安特性受温度影响

T(℃)t → 在电流不变情况下管压降ul→反向饱和电流IST(温度每升高10度, 反向电流增加1倍) ， U(BR)↓
T(℃)t → 正向特性左移,反向特性下移

4. 晶体三极管

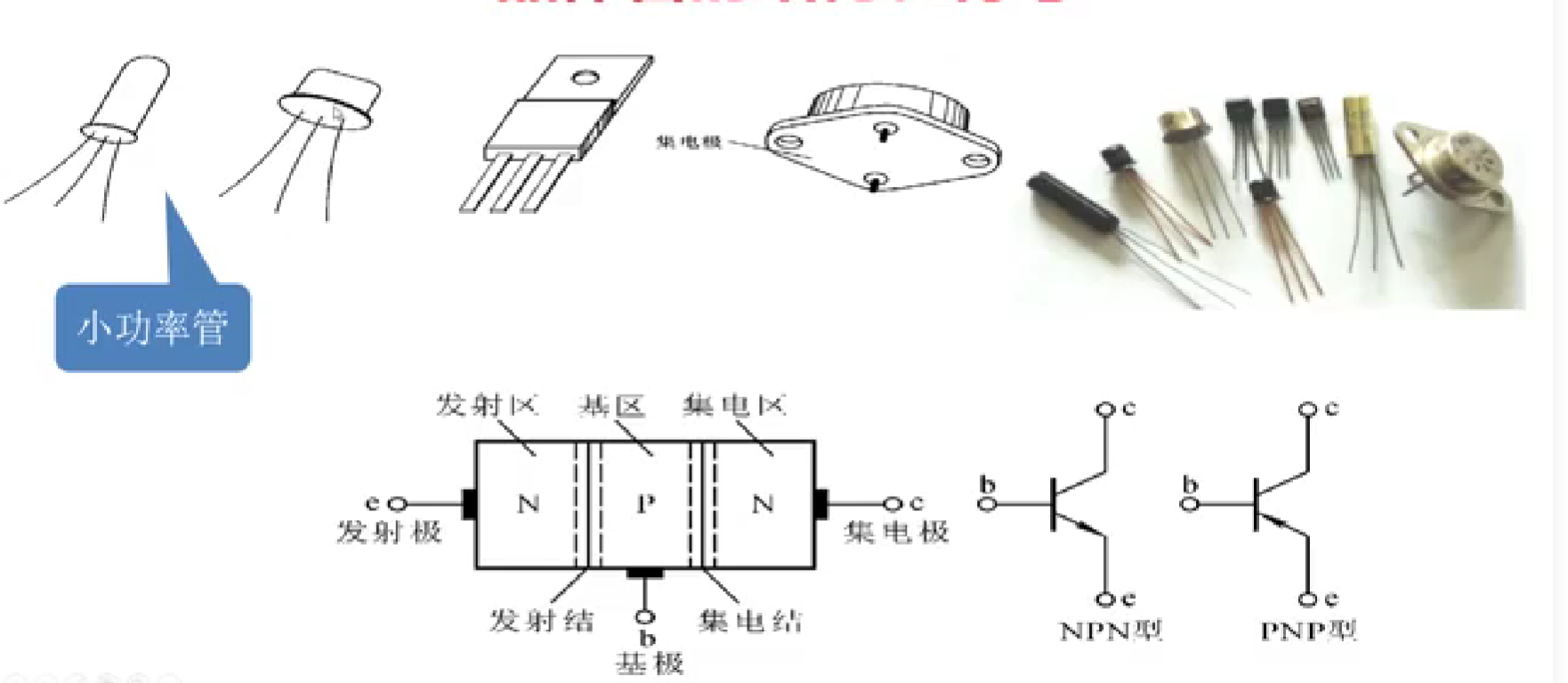

• 晶体管的结构和符号

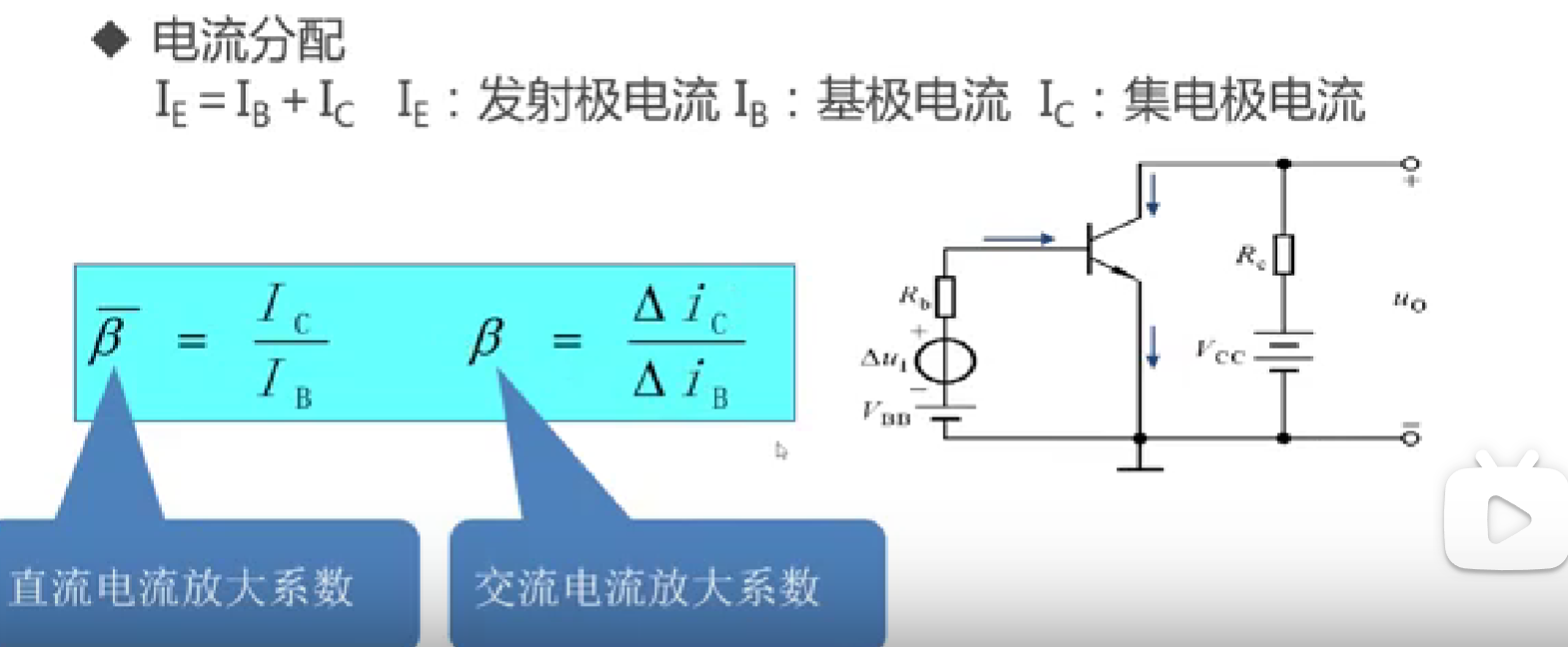

• 晶体管的放大原理


5. 晶体管的共射输入特性和输出特性

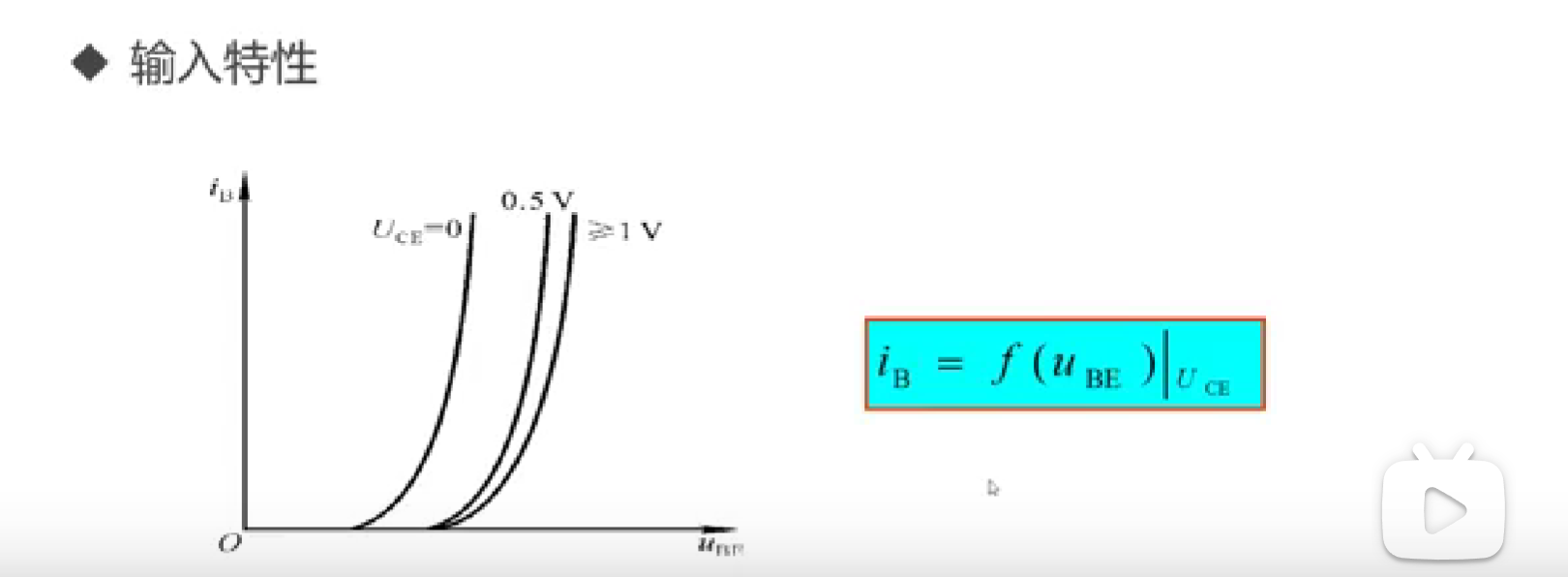

• 输入特性

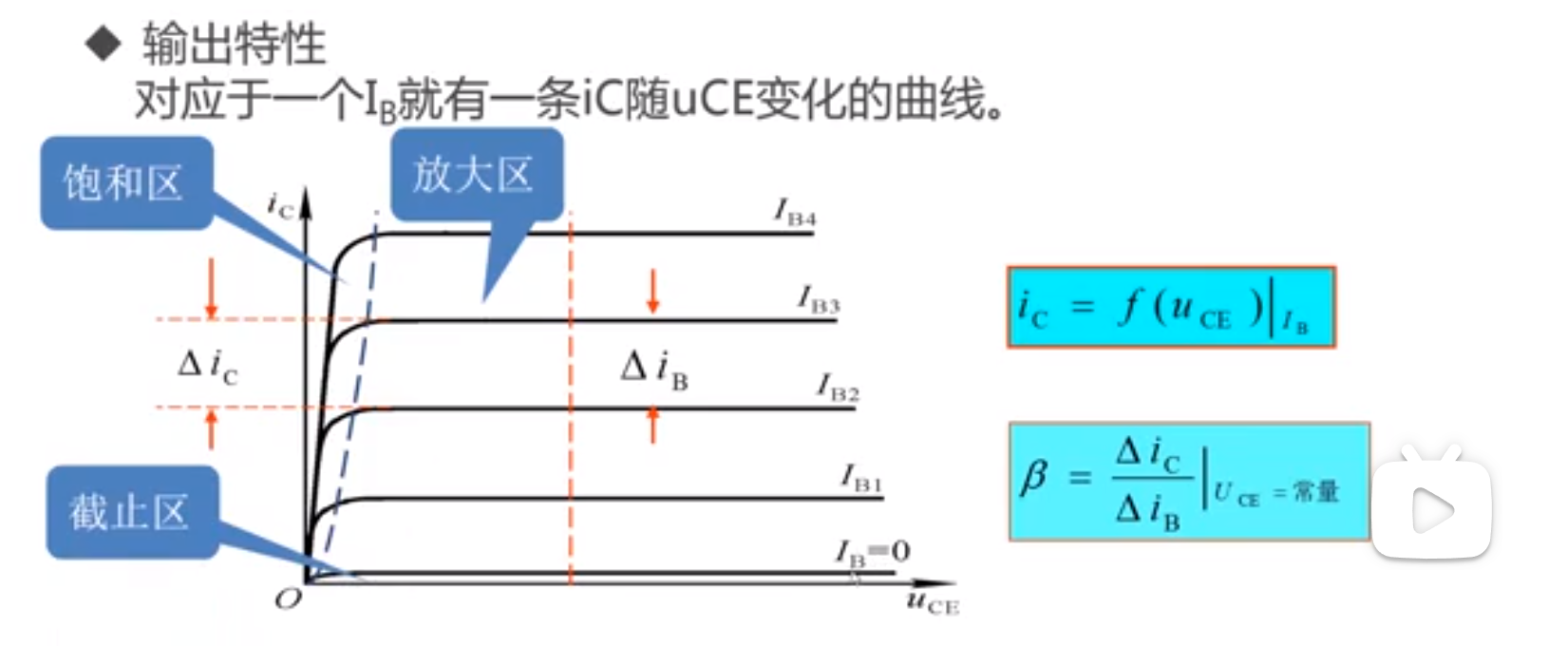

• 输出特性

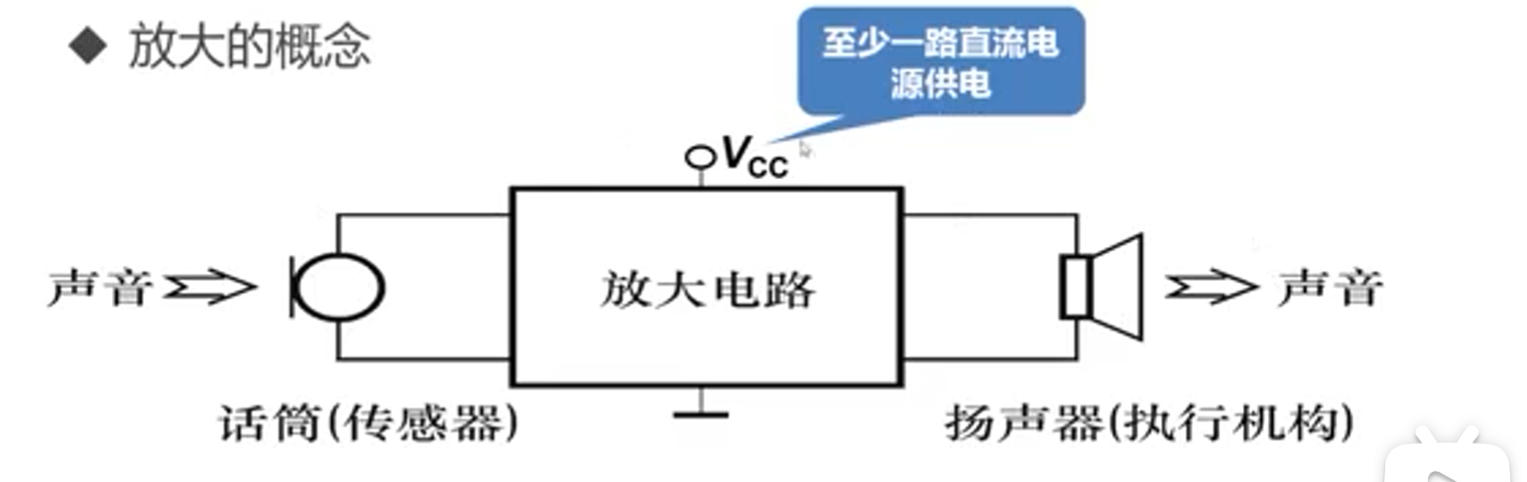

6. 放大的概念与放大电路的性能指标

• 性能指标:

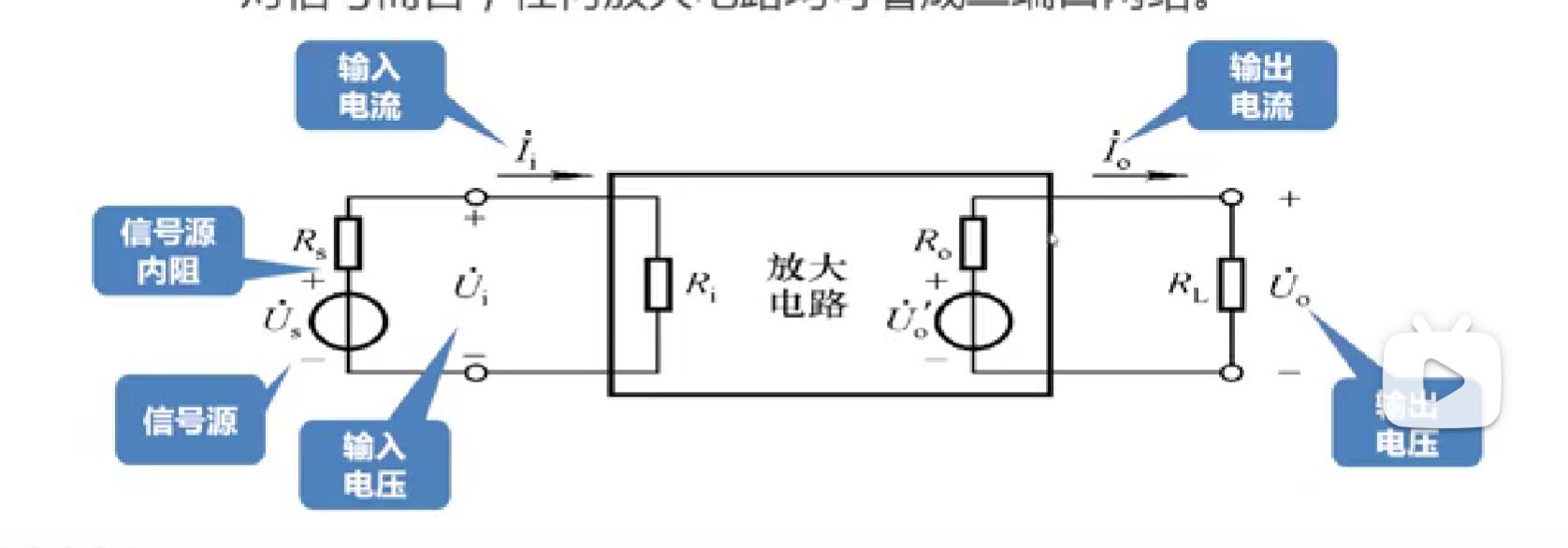

对信号而言，任何放大电路均可看成二端口网络。

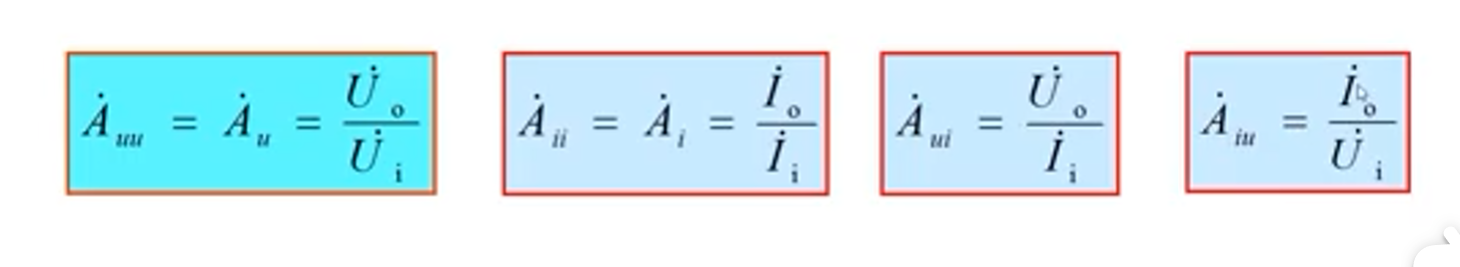

• 放大倍数

输出量与输入量之比

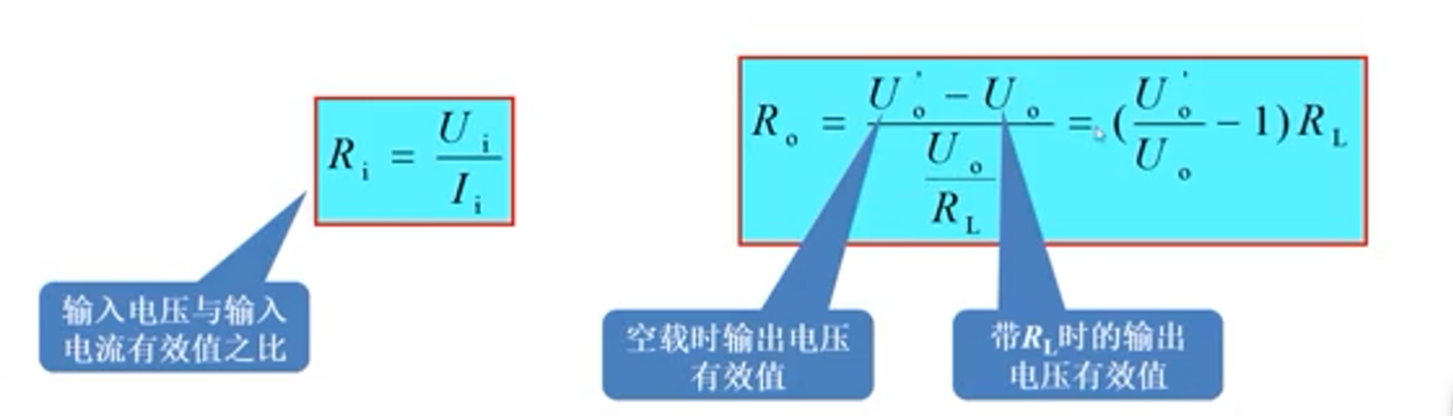

• 输入电阻和输出电阻

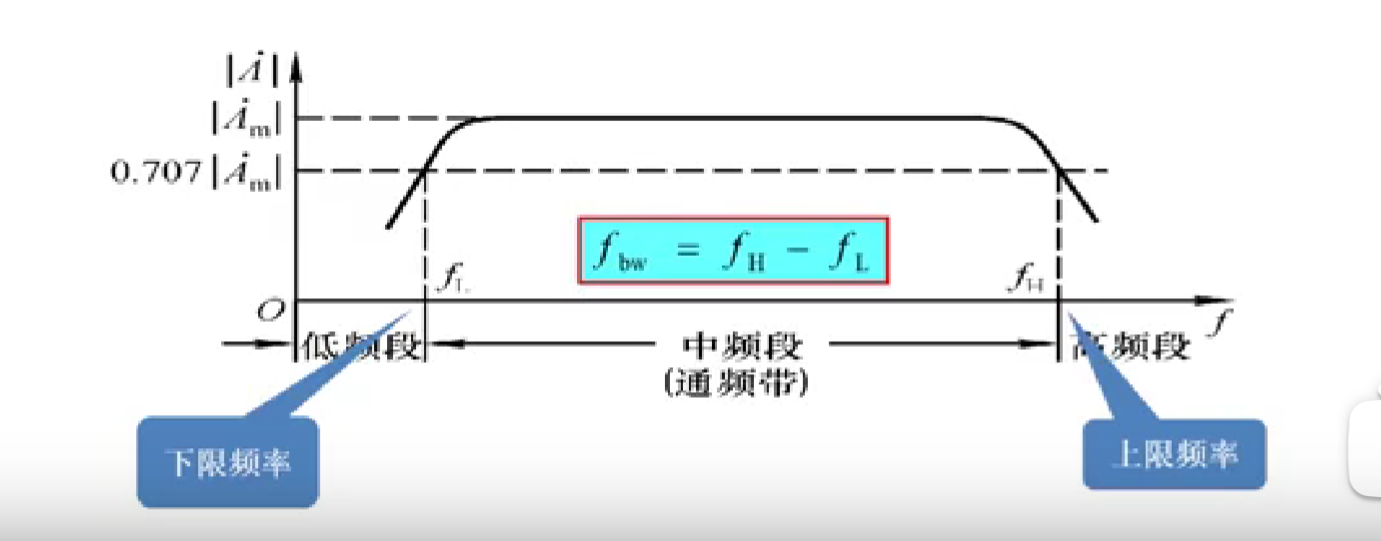

• 通频带

衡量放大电路对不同频率信号的适应能力。由于电容、电感及放大管PN结的电容效应,使放大电路在信号频率较低和较高时电压放大倍数数值下降,并产生相移。

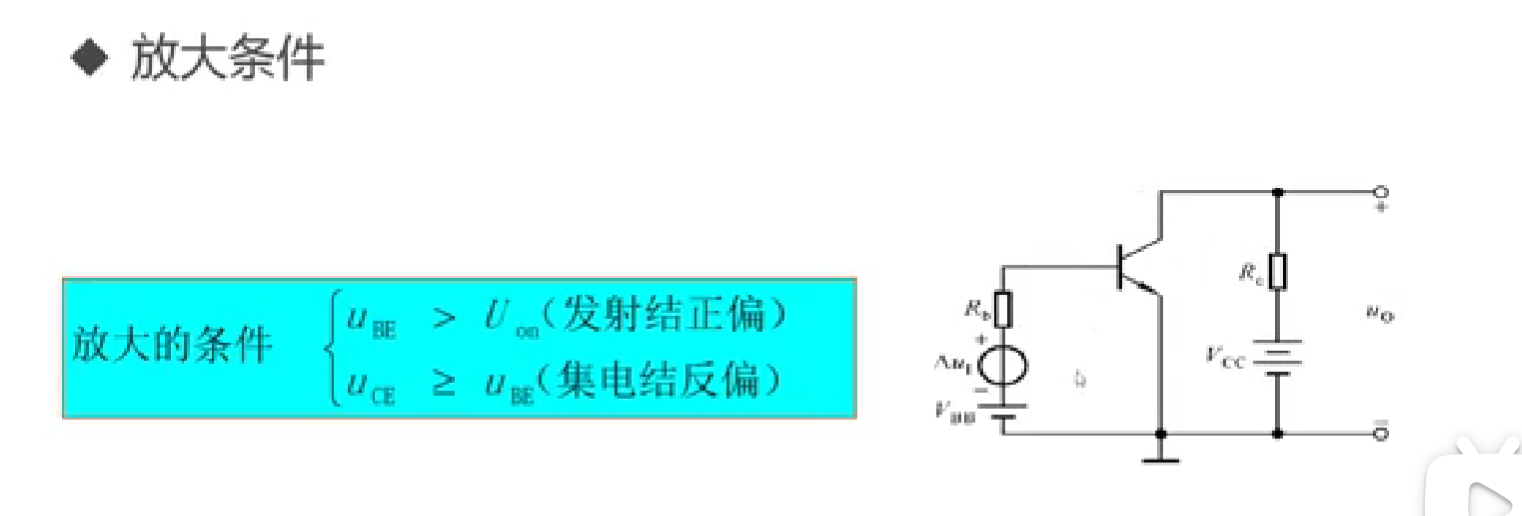

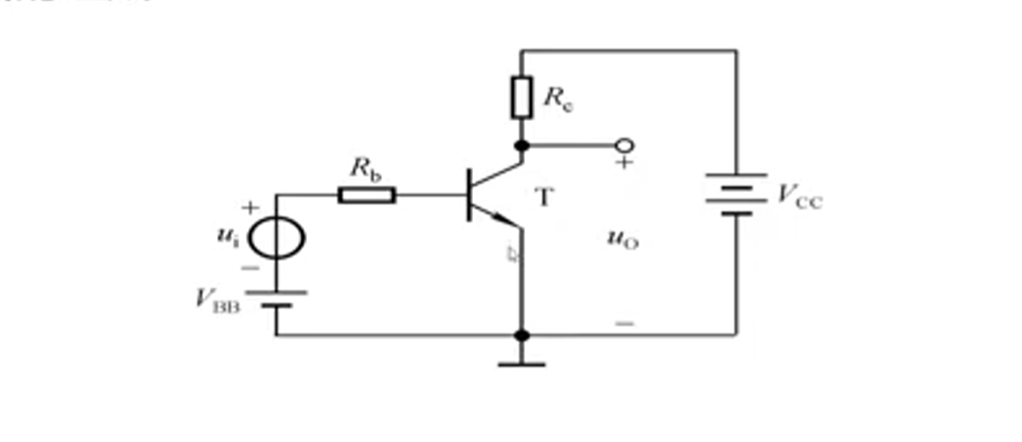

7. 电路的组成:

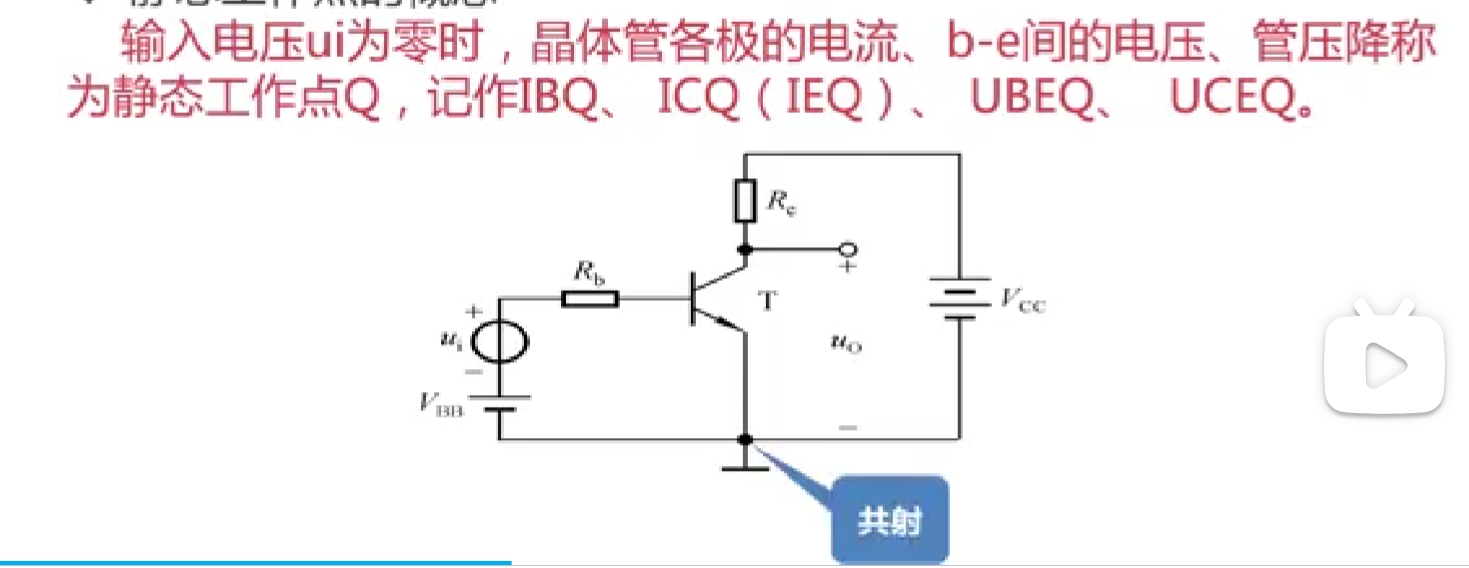

• 静态工作的概念

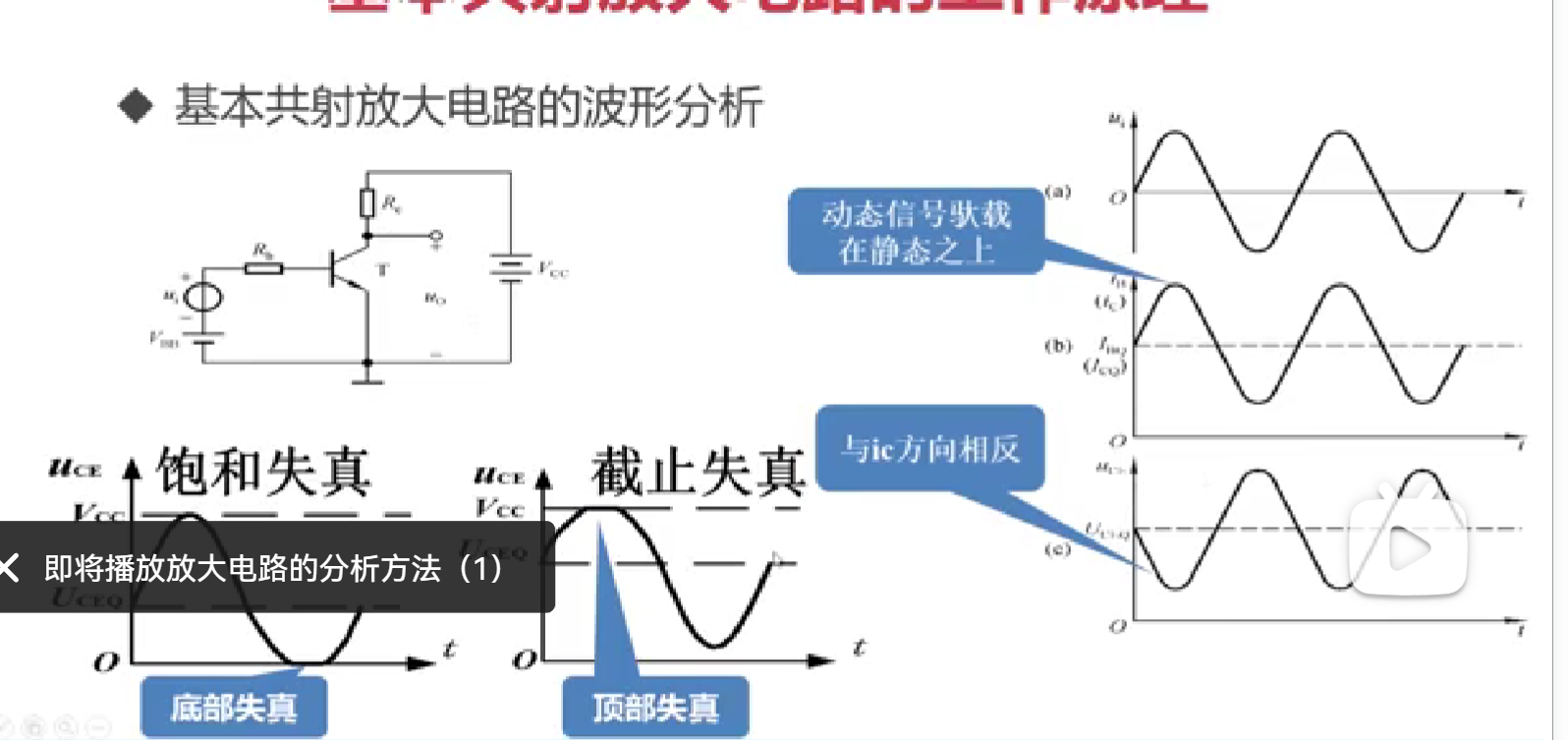

• 基本共射放大电路的波形分析

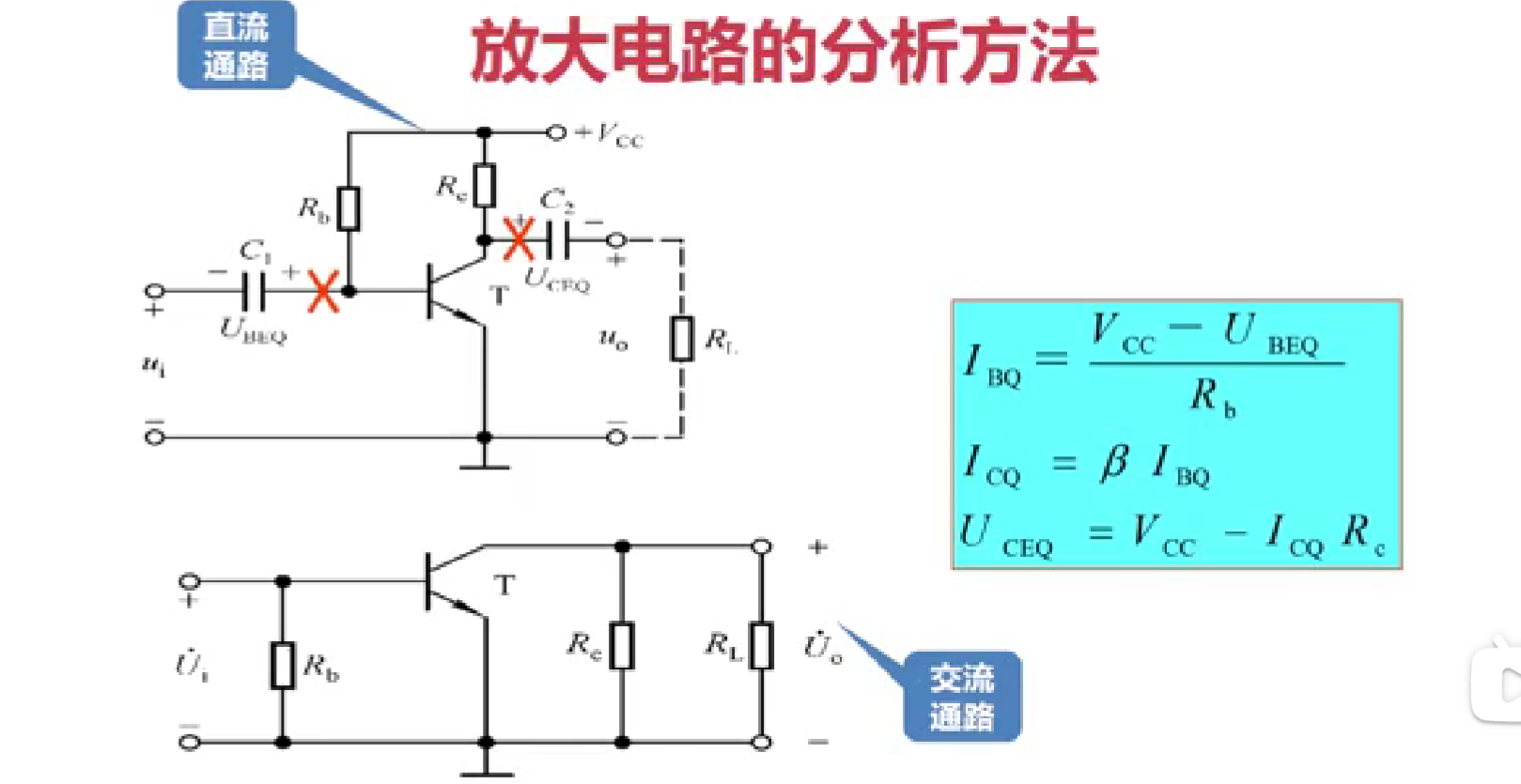

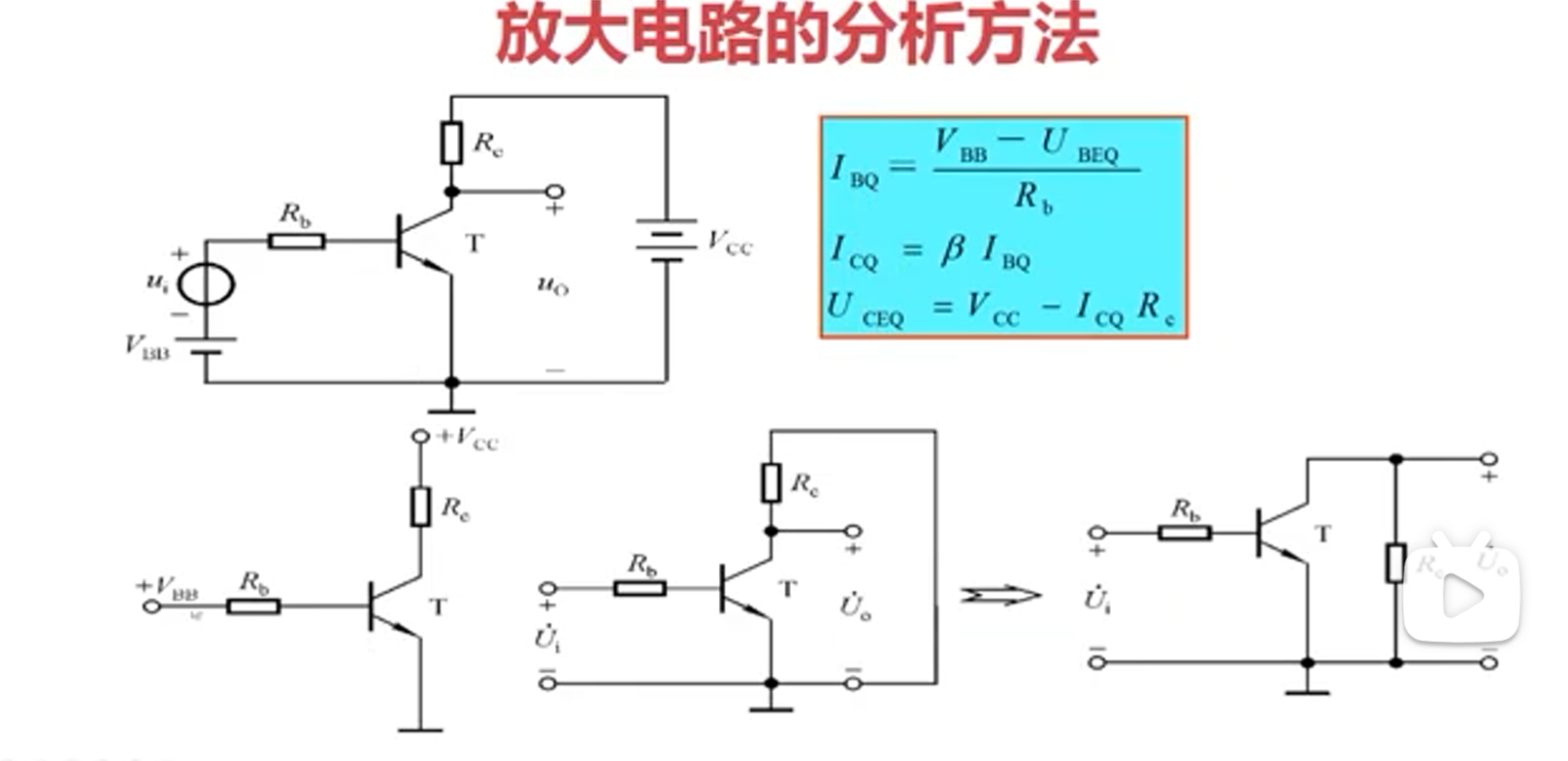

• 放大电路的直流通路和交流通路

直流通路:电容开路;电感相当于短路。
交流通路:大容量电容相当于短路;直流电源相当于短路。

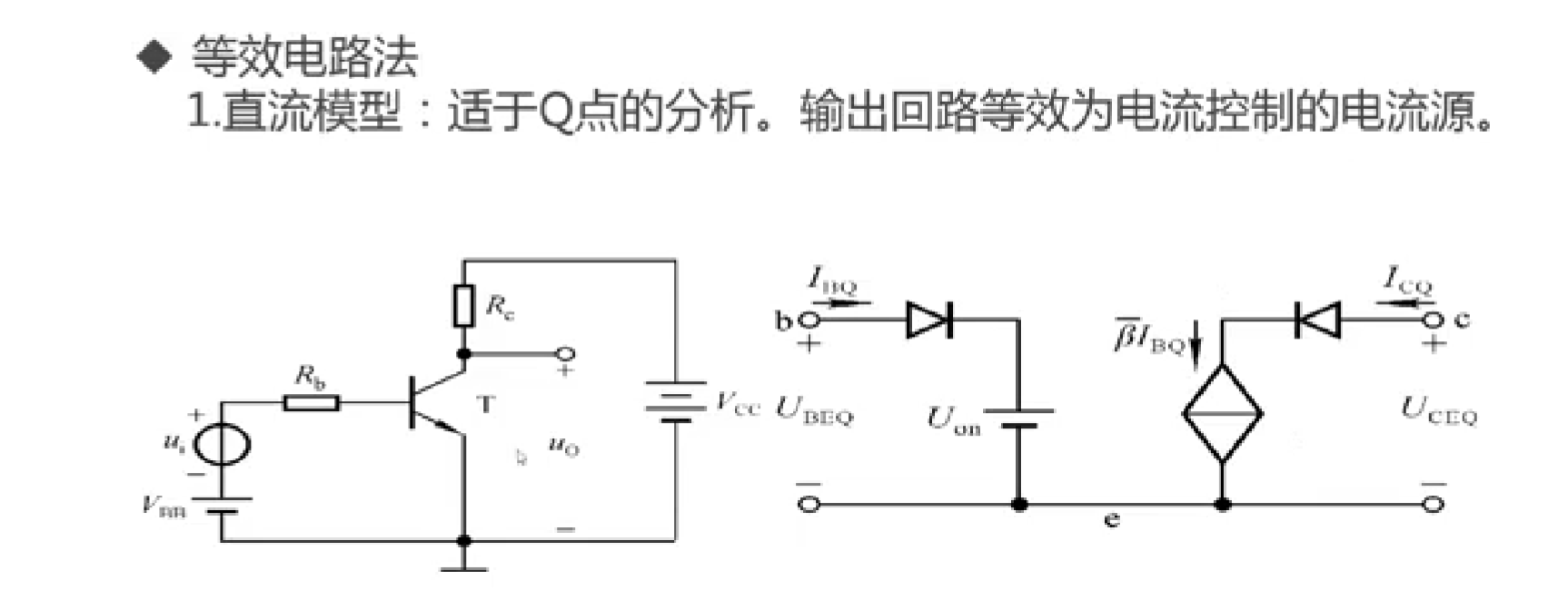

• 等效电路法

直流模型: 适于Q点的分析。输出回路等效为电流控制的电流源。

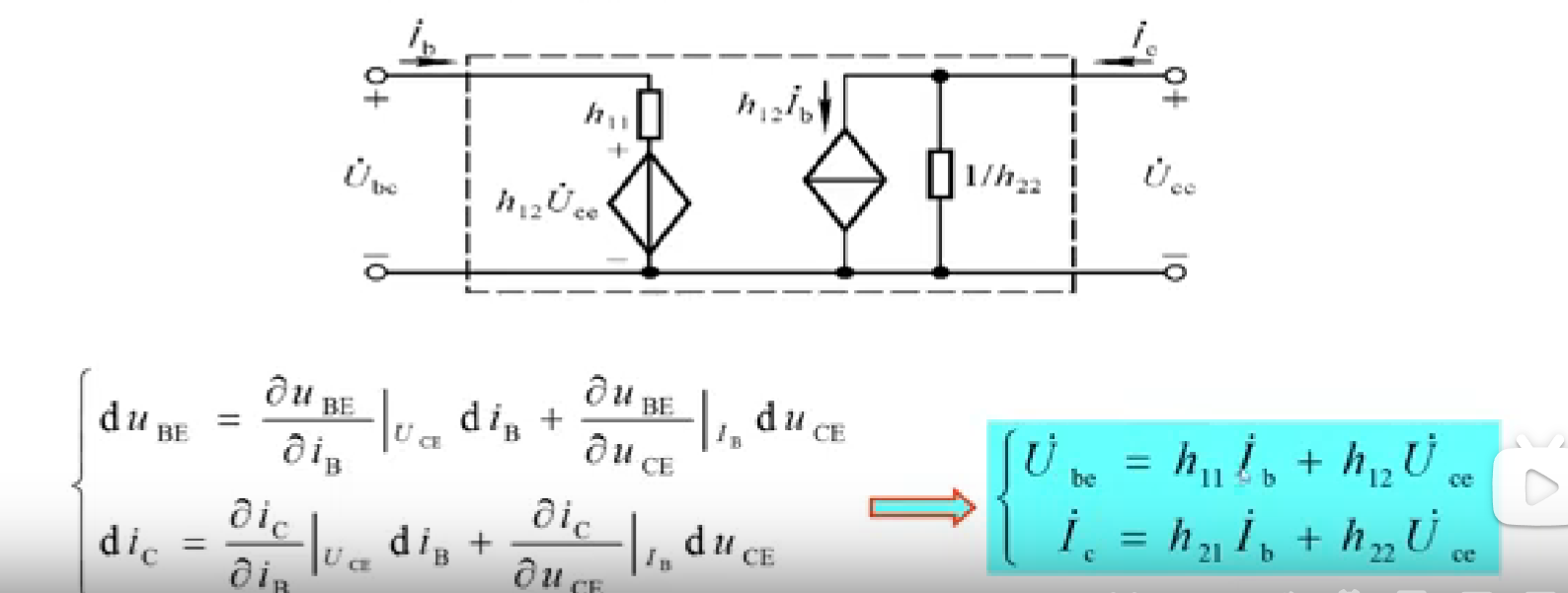

• 交流模型: 低频小信号作用。


8. 放大电路的动态分析

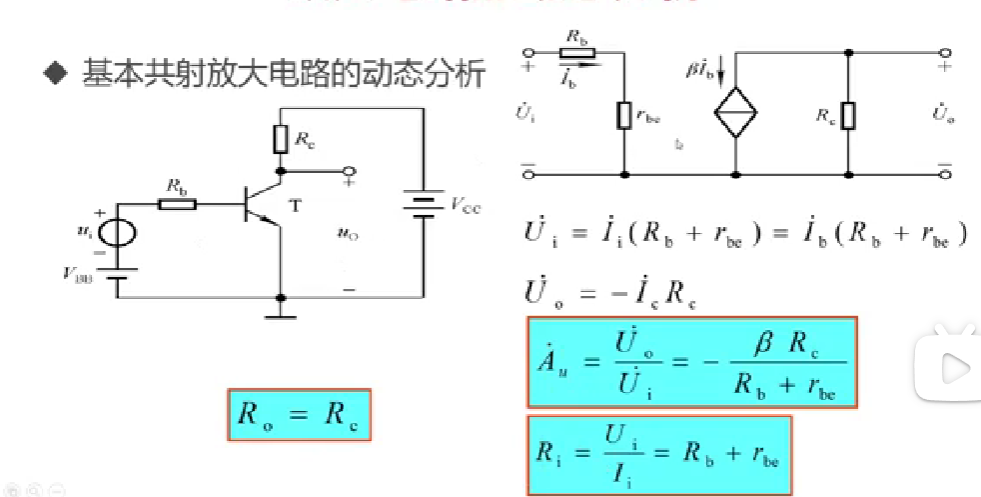

基本共射放大电路的动态分析
